1.1. Синусовый узел

Сердце работает (возбуждается) под действием электрических импульсов, которые генерирует собственный водитель ритма.

Анатомически этот водитель ритма сердца расположен в правом предсердии, в месте слияния полых вен, в синусовом узле, поэтому импульс возбуждения, исходящий из него, называется, соответственно, синусовым импульсом.

Рис. 1. Синусовый узел

У здорового человека синусовый узел вырабатывает электрические импульсы с частотой 60–90 в минуту, равномерно посылая их по проводящей системе сердца. Следуя по ней, эти импульсы охватывают возбуждением прилегающие к проводящим путям отделы миокарда и регистрируются графически на ленте как кривая линия ЭКГ.

Иными словами, электрокардиограмма — это графическое отображение (регистрация) прохождения электрического импульса по проводящей системе сердца.

Прохождение импульса по проводящей системе сердца графически записывается по вертикали в виде пиков — подъемов и спадов кривой линии. Эти пики принято называть зубцами электрокардиограммы и обозначать латинскими буквами Р, Q, R, S и Т.

Помимо регистрации по вертикали зубцов, по горизонтали на ЭКГ записывается время, в течение которого импульс проходит по определенным отделам сердца. Отрезок на электрокардиограмме, измеренный по своей продолжительности во времени (в секундах), называют интервалом.

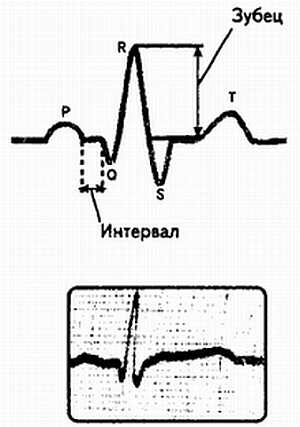

Рис. 2. Интервалы и зубцы на электрокардиограмме
