2.4. Однополюсные отведения

При однополюсном отведении регистрирующий электрод, обозначаемый латинской буквой V, определяет разность потенциалов между конкретной точкой электрического поля (к которой он подведен) и гипотетическим электрическим нулем (заземлением).

Устанавливая регистрирующий однополюсный электрод V в позицию на правую (Right) руку, записывают электрокардиограмму в отведении VR.

При позиции регистрирующего униполярного электрода на левой (Left) руке ЭКГ записывается в отведении VL.

Зарегистрированную электрокардиограмму при позиции электрода на левой ноге (Foot) обозначают как отведение VF.

Однополюсные отведения от конечностей отображаются графически на ЭКГ маленькими по высоте зубцами вследствие небольшой разности потенциалов. Поэтому для удобства расшифровки их приходится усиливать.

Усиленный — по-английски — «augmented», первая буква «а». Добавляя ее к обозначению каждого из рассмотренных однополюсных отведений, получаем их полное название — усиленные однополюсные отведения от конечностей aVR, aVL и aVF. В их названии каждая буква имеет смысловое значение:

а — усиленный (от augmented);

V — однополюсный регистрирующий электрод;

R — месторасположение электрода на правой (Right) руке;

L — месторасположение электрода на левой (Left) руке;

F — месторасположение электрода на ноге (Foot).

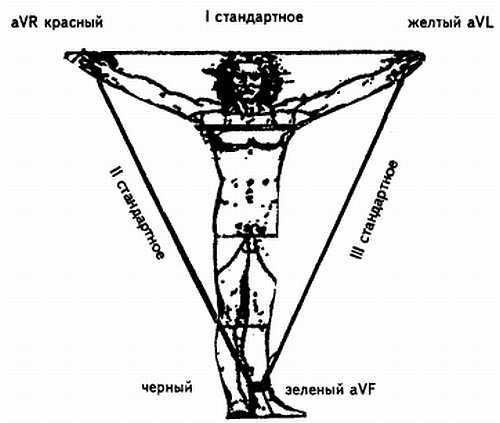

Рис. 24. Система отведений
