1.2. Зубец Р

Электрический потенциал, выйдя за пределы синусового узла, охватывает возбуждением прежде всего правое предсердие, в котором находится синусовый узел. Так на ЭКГ записывается пик возбуждения правого предсердия.

Рис. 3. Возбуждение правого предсердия

Далее, электроимпульс по проводящей системе предсердий, а именно по межпредсердному пучку Бахмана, переходит на левое предсердие и возбуждает его. Этот процесс отображается на ЭКГ пиком возбуждения левого предсердия. Его возбуждение начинается в то время, когда правое предсердие уже охвачено возбуждением, что хорошо видно на рисунке 4.

Рис. 4. Возбуждение левого предсердия

Отображая возбуждения обоих предсердий, правого и левого, электрокардиографический аппарат суммирует оба пика возбуждения и записывает графически на кардиограмме (ленте) зубец Р

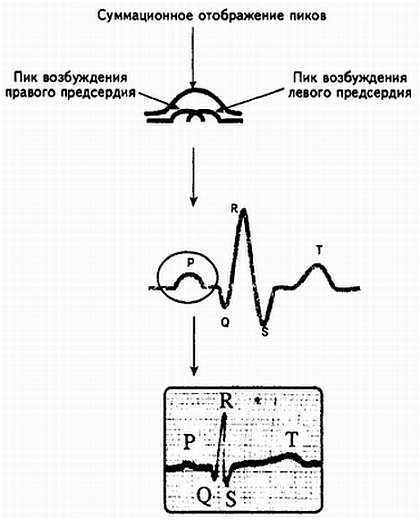

Рис. 5. Формирование зубца Р на электрокардиограмме

Таким образом, зубец Р представляет собой суммационное отображение прохождения синусового импульса по проводящей системе предсердий с поочередным возбуждение сначала правого (восходящее колено зубца Р), а затем левого (нисходящее колено зубца Р) предсердий.
