1.4. Зубцы Q, R и S

Продолжая свой путь по проводящей системе сердца, электрический импульс достигает проводящих путей желудочков, представленных системой пучка Гиса и волокнами Пуркинье. Проходя по этой системе, электроимпульс возбуждает миокард желудочков.

Этот процесс отображается на электрокардиограмме формированием (записью) желудочкового комплекса QRS.

Следует отметить, что желудочки сердца возбуждаются в определенной последовательности.

Сначала, в течение 0,03 с возбуждается межжелудочковая перегородка. Процесс ее возбуждения приводит к формированию на кривой ЭКГ зубца Q.

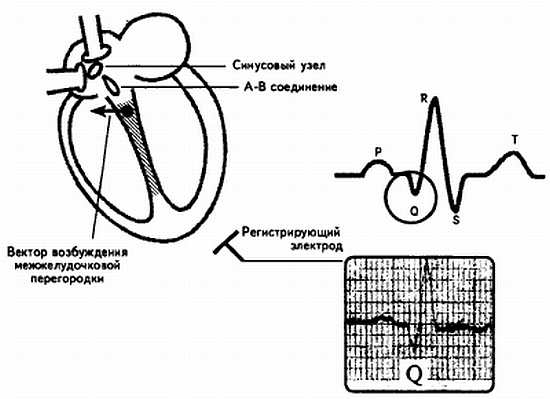

Рис. 7. Возбуждение межжелудочковой перегородки (происхождение зубца Q)

Затем возбуждается верхушка сердца и прилегающие к ней области. Так на ЭКГ появляется зубец R. Время возбуждения верхушки в среднем равно 0,05 с.

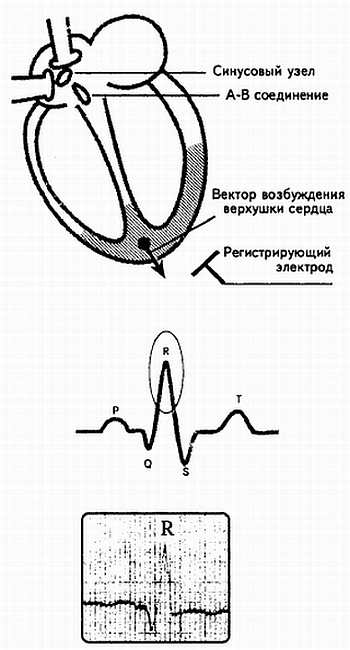

Рис. 8. Возбуждение верхушки сердца (происхождение зубца R)

И в последнюю очередь возбуждается основание сердца. Следствием этого процесса является регистрация на ЭКГ зубца S. Продолжительность возбуждения основания сердца составляет около 0,02 с.

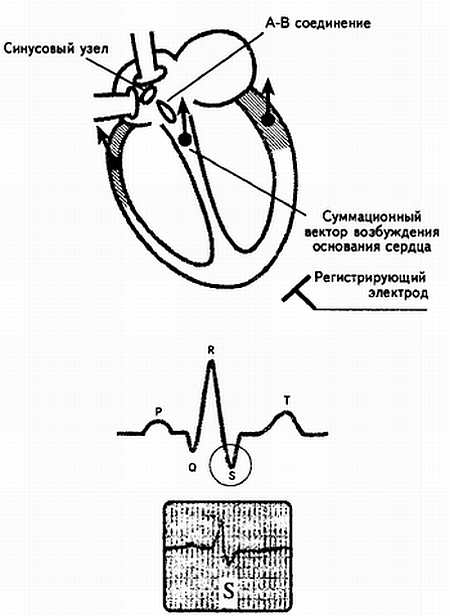

Рис. 9. Возбуждение основания сердца (происхождение зубца S)

Таким образом, вышеназванные зубцы Q, R и S формируют единый желудочковый комплекс QRS, общей продолжительностью 0,10 с.
