I.1. Синусовый узел

Сердце работает в нашем организме под руководством собственного водителя ритма, который вырабатывает электрические импульсы и направляет их в проводящую систему.

Расположен водитель ритма сердца в правом предсердии в месте слияния полых вен, т. е. в синусе, и поэтому назван синусовым узлом, а импульс возбуждения, исходящий из синусового узла, называется соответственно синусовым импульсом.

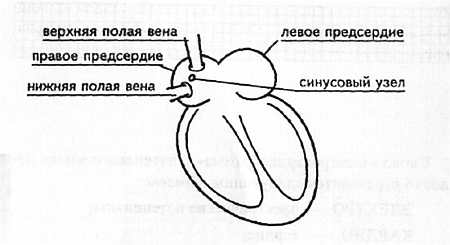

Рис. 1. Синусовый узел

У здорового человека синусовый узел вырабатывает электрические импульсы с частотой 60–90 в мин, равномерно посылая их по проводящей системе сердца. Следуя по ней, эти импульсы охватывают возбуждением прилегающие к проводящим путям отделы миокарда и регистрируются графически на ленте как кривая линия ЭКГ.

Следовательно, электрокардиограмма — это графическое отображение (регистрация) прохождения электрического импульса по проводящей системе сердца.

Прохождение импульса по проводящей системе сердца графически записывается по вертикали в виде пиков — подъемов и спадов кривой линии. Эти пики принято называть зубцами электрокардиограммы и обозначать латинскими буквами P, Q, R, S и T.

Помимо регистрации зубцов, на электрокардиограмме по горизонтали записывается время, в течение которого импульс проходит по определенным отделам сердца. Отрезок на электрокардиограмме, измеренный по своей продолжительности во времени (в секундах), называют интервалом.

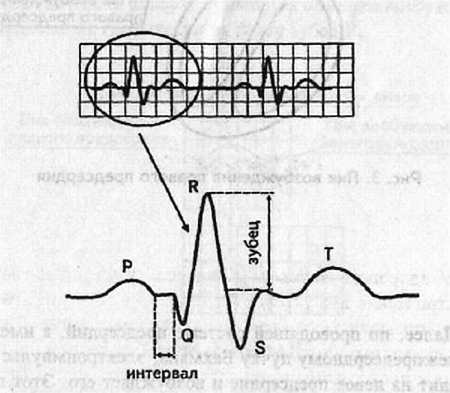

Рис. 2. Лента ЭКГ: зубцы и интервалы

I.2. Зубец Р

Электрический потенциал, выйдя за пределы синусового узла, охватывает возбуждением прежде всего правое предсердие, в котором находится синусовый узел. Так на ЭКГ записывается пик возбуждения правого предсердия.

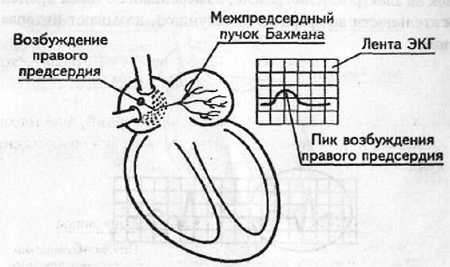

Рис. 3. Пик возбуждения правого предсердия

Далее, по проводящей системе предсердий, а именно по межпредсердному пучку Бахмана, электроимпульс переходит на левое предсердие и возбуждает его. Этот процесс отображается на ЭКГ пиком возбуждения левого предсердия. Его возбуждение начинается в то время, когда правое предсердие уже охвачено возбуждением, что хорошо видно на рисунке.

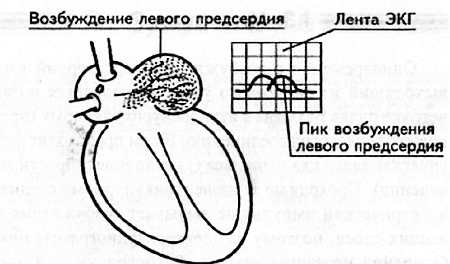

Рис. 4. Возбуждение левого предсердия и его графическое изображение

Отображая возбуждения обоих предсердий, электрокардиографический аппарат суммирует оба пика возбуждения и записывает графически на ленте зубец Р.

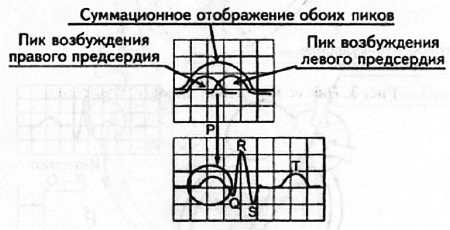

Рис. 5. Зубец Р

Таким образом, зубец Р представляет собой суммационное отображение прохождения синусового импульса по проводящей системе предсердий и поочередное возбуждение сначала правого (восходящее колено зубца Р), а затем левого (нисходящее колено зубца Р) предсердий.
