I.6. Величины и продолжительность зубцов и интервалов

Для запоминания величины (высоты или глубины) основных зубцов необходимо знать: все аппараты, регистрирующие ЭКГ, настроены таким образом, что вычерчиваемая в начале записи контрольная кривая равна по высоте 10 мм, или 1 милливольту (mV).

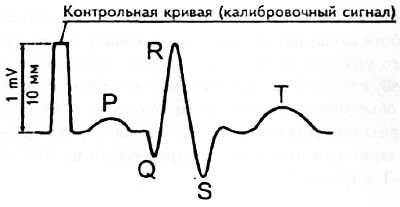

Рис. 11. Контрольная кривая и высота основных зубцов ЭКГ

Традиционно все измерения зубцов и интервалов принято производить во втором стандартном отведении, обозначаемом римской цифрой II. В этом отведении высота зубца R в норме должна быть равна 10 мм, или 1 mV.

Высота зубца Т и глубина зубца S должны соответствовать 1/2—1/3 высоты зубца R или 0,5–0,3 mV.

Высота зубца Р и глубина зубца (Q будут равны 1/3—1/4 от высоты зубца R или 0,3–0,2 mV.

В электрокардиографии ширину зубцов (по горизонтали) принято измерять не в миллиметрах, а в секундах, например, ширина зубца Р равняется 0,10 с. Эта особенность возможна потому, что запись ЭКГ производят на постоянной скорости протяжки ленты. Так, при скорости лентопротяжного механизма 50 мм/с, каждый миллиметр будет равен 0,02 с.

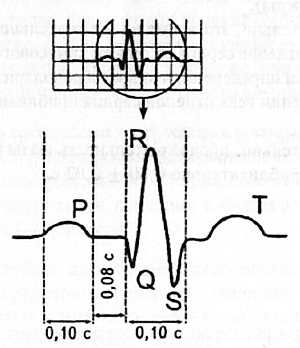

Рис. 12. Время на ЭКГ ленте

Для удобства характеристики продолжительности зубцов и интервалов запомните время, равное 0,10 +- 0,02 с. При дальнейшем изучении ЭКГ мы будем часто обращаться к этому времени.

Какова ширина зубца Р (за какое время синусовый импульс охватит возбуждением оба предсердия)?

Ответ: 0,10± 0,02с.

Какова продолжительность интервала Р-Q (за какое время синусовый импульс пройдет атриовентрикулярное соединение)?

Ответ: 0,10 ± 02 с.

Какова ширина желудочкового комплекса QRS (за какое время синусовый импульс охватит возбуждением желудочки)?

Ответ: 0,10 ± 0,02 с.

Сколько времени потребуется синусовому импульсу для возбуждения предсердий и желудочков (учитывая при этом, что в норме к желудочкам он может попасть только через атриовентрикулярное соединение)?

Ответ: 0,30 ± 0,02 с (0,10 — трижды).

Действительно, это время продолжительности возбуждения всех отделов сердца от одного синусового импульса. Эмпирически определено, что время реполяризации и время возбуждения всех отделов сердца приблизительно равно.

Следовательно, продолжительность фазы реполяризации равна приблизительно 0,30 ± 0,02 с.

Подведем итоги главы I

1. Импульс возбуждения образуется в синусовом узле.

2. Продвигаясь по проводящей системе предсердий, синусовый импульс поочередно возбуждает их. Поочередное возбуждение предсердий графически на ЭКГ отображается записью зубца Р.

3. Следуя по атриовентрикулярному соединению, синусовый импульс претерпевает физиологическую задержку своего проведения, возбуждения прилежащих слоев не производит. На ЭКГ регистрируется прямая линия, которая называется изоэлектрической линией (изолинией). Отрезок этой линии между зубцами Р и Р называется интервалом Р-Q.

4. Проходя по проводящей системе желудочков (пучок Гиса, правая и левая ножки пучка, волокна Пуркинье), синусовый импульс возбуждает межжелудочковую перегородку, оба желудочка. Процесс их возбуждения отображается на ЭКГ регистрацией желудочкового комплекса QRS.

5. Вслед за процессами возбуждения в миокарде начинаются процессы реполяризации (восстановления исходного состояния миокардиоцитов). Графическое отображение процессов реполяризации приводит к формированию на ЭКГ интервала S-Т и зубца Т.

6. Высоту зубцов на электрокардиографической ленте измеряют по вертикали и выражают в милливольтах.

7. Ширину зубцов и продолжительность интервалов измеряют на ленте по горизонтали и выражают в секундах.

Дополнительная информация к главе I

1. Сведения о сегменте

Сегментом в электрокардиографии принято считать отрезок кривой ЭКГ по отношению его к изоэлектрической линии. Например, сегмент S-Т находится выше изоэлектрической линии или сегмент S-Т располагается ниже изолинии.

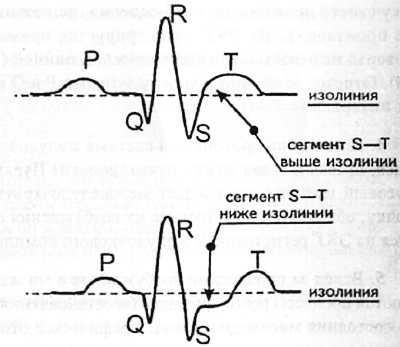

Рис. 13. Сегмент S-Т выше и ниже изолинии

2. Понятие времени внутреннего отклонения

Проводящая система сердца, о которой речь шла выше, заложена под эндокардом, и для того чтобы охватить возбуждением мышцу сердца, импульс как бы «пронизывает» толщу всего миокарда в направлении от эндокарда к эпикарду.

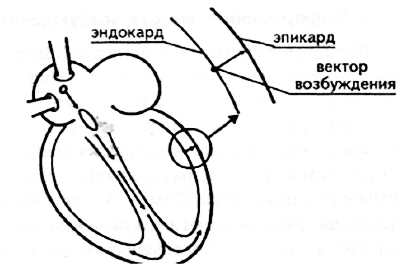

Рис. 14. Путь импульса от эндокарда к эпикарду

Для охвата возбуждением всей толщи миокарда требуется определенное время. И это время, в течение которого импульс проходит от эндокарда к эпикарду, называется временем внутреннего отклонения и обозначается большой латинской буквой J.

Определить время внутреннего отклонения на ЭКГ достаточно просто: для этого необходимо опустить перпендикуляр от вершины зубца К до пересечения его с изоэлектрической линией. Отрезок от начала зубца Q до точки пересечения этого перпендикуляра с изоэлектрической линией и есть время внутреннего отклонения.

Время внутреннего отклонения измеряется в секундах и равно 0,02—0,05 с.

Рис. 15. Определение времени внутреннего отклонения

3. Информация о векторе возбуждения

Посмотрите внимательно на рис. 14. Возбуждение толщи миокарда имеет направленность. Оно направлено от эндокарда к эпикарду. Это и есть векторная величина, т. е. вектору, помимо какого-либо своего величинного значения, присуща еще и направленность. Этим вектор и отличается от скалярных величин. Сравните: площадь прямоугольника равна 30 см² — это скалярная величина.

Напротив, расстояние от пункта «А» до пункта «Б», равное 100 м, это векторная величина, поскольку имеется явная направленность — от «А» до «Б».

Несколько векторов могут суммироваться (по правилам векторного сложения) и результатом этой суммы будет являться один суммационный (результирующий) вектор. Например, если сложить три вектора возбуждения желудочков (вектор возбуждения межжелудочковой перегородки, вектор возбуждения верхушки и вектор возбуждения основания сердца), то мы получим суммационный (он же итоговый, он же результирующий) вектор возбуждения желудочков.

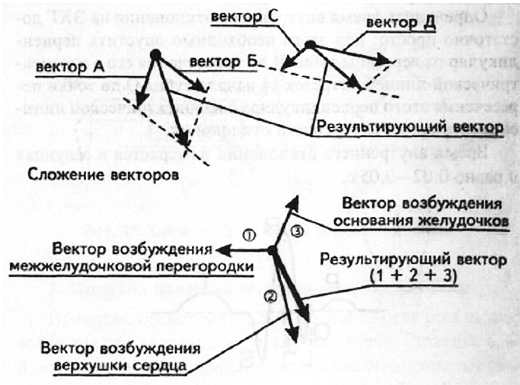

Рис. 16. Результирующий вектор возбуждения желудочков

4. Понятие «регистрирующий электрод»

Регистрирующим электродом принято называть электрод, соединяющий записывающее устройство (электрокардиограф) с поверхностью тела пациента. Электрокардиограф, получая электрические импульсы с поверхности тела пациента через этот регистрирующий электрод, преобразует их в графическую кривую линию на миллиметровой ленте. Эта кривая линия и есть электрокардиограмма.

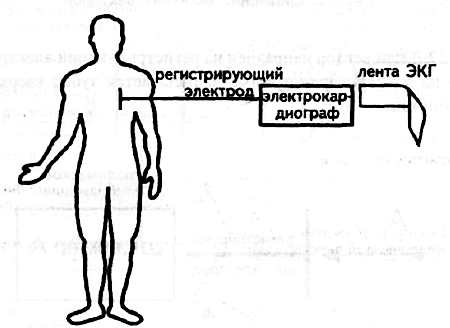

Рис. 17. Регистрирующий электрод, электрокардиограф, лента ЭКГ

5. Графическое отображение вектора на ЭКГ

Отображение (регистрация) вектора или нескольких векторов на электрокардиографической ленте происходит с определенными закономерностями, приводимыми ниже.

1. Больший по своей величине вектор отображается на ЭКГ большей амплитудой зубца по сравнению с вектором меньшей величины.

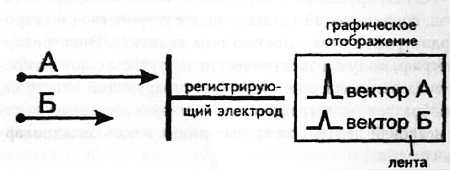

Рис. 18. Сравнение величины векторов

2. Если вектор направлен на регистрирующий электрод, то на электрокардиограмме записывается зубец вверх от изолинии.

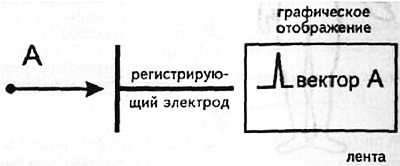

Рис. 19. Направление вектора на электрод

3. Если вектор направлен от регистрирующего электрода, то на электрокардиограмме записывается зубец вниз от изолинии.

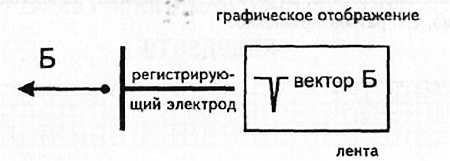

Рис. 20. Направление вектора от электрода

Расширим понятие графического отображения векторов.

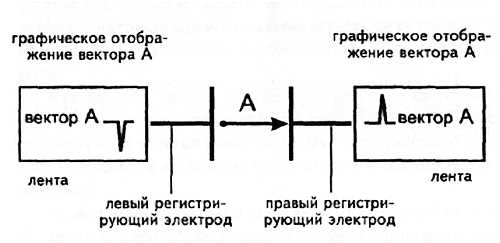

Рис. 21. Один вектор и два регистрирующих электрода

На рисунке видно, что правый регистрирующий электрод графически отобразит вектор «А» на электрокардиограмме зубцом, направленным вверх (зубец R.). Напротив, тот же самый вектор «А» левым регистрирующим электродом отобразится на электрокардиограмме зубцом, направленным вниз (зубец S).

Иными словами: один и тот же вектор записывается на ЭКГ регистрирующими электродами, имеющими различное местоположение, по-разному, в данном случае дискордантно, т. е. разнонаправленно.
